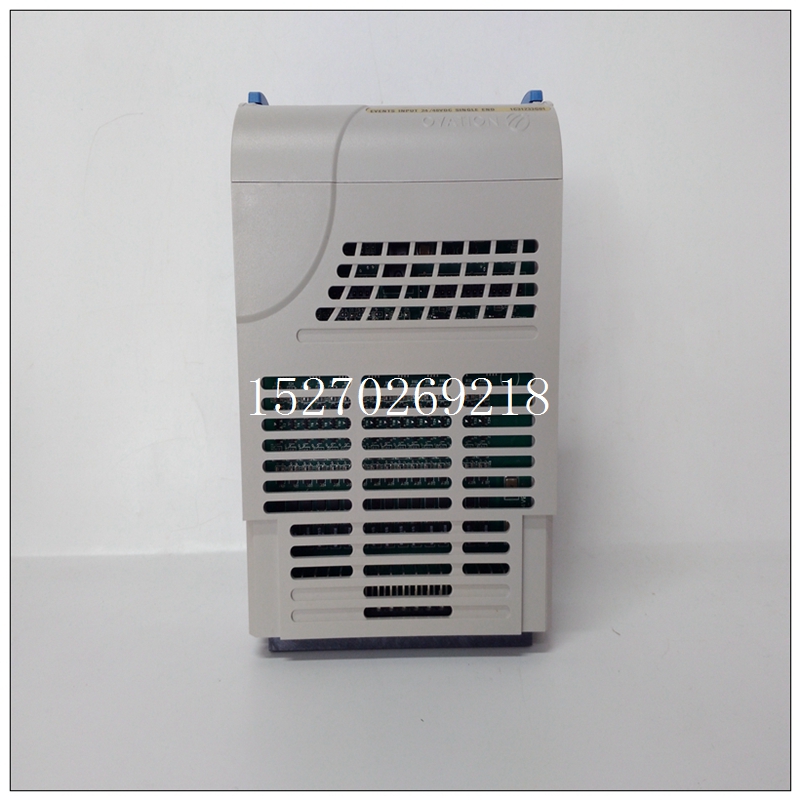

1C31233G01個性模塊102（連接膠帶）處變電所進線電源的電壓，電流，有功功率，累計電能及功率因素的檢測及在線監控。 （6）、102（連接膠帶），101（一次破碎機），104（二次破碎機），除鐵器綜合控制任務及連鎖控制。 2#從站中，采用德國倍福（BECKHOFF）CX1000可編程控制器作為主控制器，通過光纖通訊完成系統主站與2#從站間的信息交換。同時采集并控制就地工藝設備。2#從站具體控制功能如下： ⑴、通過串行通信模塊KL6021，按照MODBUS RTU協議與膠帶綜合保護儀ZB02進行通訊連接，實現201（轉載膠帶）保護功能（拉繩開關，跑偏開關，打滑，堵塞，撕裂）
1C31233G01個性模塊⑵、通過串行通信模塊KL6021，按照MODBUS RTU協議與膠帶綜合保護儀ZB02進行通訊連接，實現301（上倉膠帶）保護功能（拉繩開關，跑偏開關，打滑，堵塞，撕裂） ⑶、201（轉載膠帶）上位機集中控制，包含集中信號，就地信號，1#電機運行信號，2#電機運行信號，3#電機運行信號，緊急停止信號，進線斷路器工作信號，故障信號及準備就緒信號等采集，集中控制，就地控制，運行命令及預告信號輸出。 ⑷、301（上倉膠帶）上位機集中控制，包含集中信號，就地信號，運行信號，緊急停止信號，進線斷路器工作信號，故障信號，松閘，合閘及準備就緒信號等采集，集中控制，就地控制，運行命令及預告信號輸出。 ⑸、401（配倉膠帶）上位機集中控制，包含集中信號，就地信號，正轉運行信號，反轉運行信號，緊急停止信號等采集，集中控制，就地控制，正轉運行命令，反轉運行命令及預告信號輸出。 ⑹、通過配置KL3403電力測量模塊，實現201（轉載膠帶）三個電機，301（上倉膠帶）一個電機，401（配倉膠帶）一臺電動滾筒，201進線電源，301進線電源，401進線電源的電壓，電流，有功功率，累計電能及功率因素的檢測及在線監控。 ⑺、通過配置KL3022模擬量測量模塊，實現一個皮帶秤信號（4~20mA），六個料位計信號（4~20mA）的檢測及在線監控。 ⑻、201（轉載膠帶），301（上倉膠帶），401（配倉膠帶）綜合控制任務及連鎖控制。 ⑼、實現201（轉載膠帶機）的Rockwell DODGE CST（軟起動裝置）數據傳輸及顯示。在中央控制室配置兩臺工業控制計算機（IPC），一臺彩色噴墨打印機及控制臺。兩臺工控機配置WinCC人機界面應用程序冗余。工控機采用兩套德國倍福（BECKHOFF）C5102 IPC（配置P4 2.4G，40G硬盤，DDR 256M內存，17’LCD顯示器），通過超五類屏蔽雙絞線連接工業以太網交換機實現系統主站與上位機間的高速（10/100M），可靠的信息交換。 具體功能包括： （1）、現場總工藝設備狀態參數顯示，及各獨立設備狀態參數顯示 （2）、102（連接膠帶）， 201（轉載膠帶），301（上倉膠帶），401（配倉膠帶）的控制狀態顯示以及集中控制，拉繩開關，跑偏開關，撕裂，打滑，堵塞的在線實時狀態顯示 （3）、101（一次破碎機），104（二次破碎機）
measuring signals and analyzing Profibus network communication. It is powered by battery and provides graphic display, which can quickly obtain results when working in independent mode. You can also choose to analyze the Profibus PA network. In addition, PROFIBUS tester 5 supports exporting test results for advanced analysis. In the can FD network, the signal reflection in the communication cable can be effectively eliminated only by ensuring the continuity of the cable impedance. Therefore, in the process of designing the network topology, a 120 Ω terminal resistance will be connected at the end of the can FD bus to suppress the reflection.
The resistance value of the terminal resistance must be within the range of 118 Ω ~ 132 Ω specified in ISO 11898 standard. Too large or too small resistance will have adverse effects on can FD communication. If the resistance value is too small, the signal amplitude will be too small, thus affecting the signal identification and the communication will be extremely unstable; If the resistance value is too large, the signal amplitude will be too large, and the signal overshoot will occur
